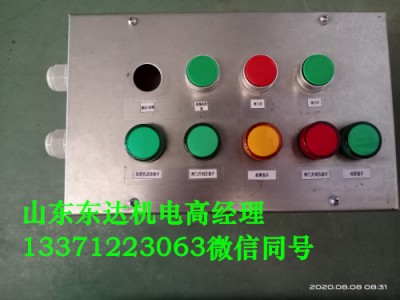

岽达AH0.6/12矿用避难硐室本安型悬挂式按钮箱

详情咨询销售顾问高经理：13371223063（微信同号）

1.AH0.6/12矿用组合按钮箱使用环境条件：
a) 工作环境温度：0℃～ 40℃；
b) 相对湿度：≤95%RH( 25℃时)；
c) 大气压力：80kPa～110kPa；
d) 在井下有瓦|斯煤尘爆|炸性混合物的环境工作。
1供电电源：

a）工作电压：DC12V；工作电流≤600mA。

AH0.6/12矿用组合按钮箱结构特征与工作原理：

2.结构特性
主要由按钮部分、LED指示灯显示部分组成。
适用于煤矿井下有煤尘爆|炸危险环境，也适用于煤炭、冶金、化工、建材、粮食、运输等环境，作控制和显示用。
3.结构特征与工作原理
结构特性

主要由按钮部分、LED指示灯显示部分组成。

工作原理

通过按钮箱上的按钮发出指示信号给联机设备发出信号，联机设备接到指示信号后发出执行信号，对按钮箱的LED指示灯提示。
4.电气性能
具有3个按钮，1个旋钮，2个LED指示灯。
具有工作状态指示功能。
输出信号：无源接点：3路。
5.外形重量
外形尺寸：288mm×176mm×90mm
重    量：2.7kg。
6.安装、调试
按钮箱为悬挂式，将其平稳悬挂在硐室内，先把进、出线电缆连接好确认没有问题后，然后按施工标准敷设好电缆，连接相关联设备。
箱体在接完线上盖之前检查一下，电缆线应按照说明书或图纸上的连接方式接好，同时确保端子上的引线压接牢固可靠。
按钮箱为矿用本质**型，在井下现场安装完要确保线嘴都已紧固好。并***不用线嘴的顺序为密封圈、钢质堵板、金属垫圈。
完成所有上述工作后，确认安装人员在**位置后，进行操作对各种工作状态进行检验是否正常。
