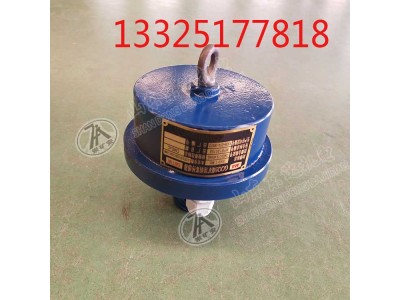

GQQ5 煤矿用烟雾传感器 带式输送机综保用烟雾开关

产品咨询 13325177818 刘经理

1. 用途及适用范围：GQQ5 煤矿用烟雾感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带烟雾检测之用。

2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。

3. 外形尺寸：φ132×160mm；

4. 重量：0.8kg。

5. 输出信号：高电平信号:≥3V；低电平信号：≤0.5V。

6 .关联设备：见附录。

7. 本安参数：U_i：DC12.5V；I_i：1.***；C_i：0uF；L_i：OmH。

使用环境条件

1.传感器在下列环境条件下应能正常工作

a)环境温度：0℃～+40℃；

b)相对湿度：不大于 96%（+25℃）；

c)大气压力：80kPa～106kPa；

d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2.传感器能承受的最恶劣和安装贮运条件为：

a)高温：+60℃；

b)低温：-40℃；

d)振动：加速度 50m/s²；

e)冲击：峰值加速度 500m/s²。

结构特征及工作原理

1. 结构特征：传感器由外壳、烟雾探头、开关接点等部分组成。

2. 工作原理：接上电源后，待稳定 2 分钟后，绿灯亮，表示检测探头热稳定时间结束，传感器进入检测状态。当有少量烟雾进入烟室后，红灯闪亮，同时控制三级管导通，输出低电平，关联控制箱接收到烟雾信号，控制箱语音报警，同时启动电磁阀，开始洒水，实现烟雾保护或自动灭火。自动洒水 2

分钟后，关闭电磁阀，节约用水。洒水时间可在关联控制箱上进行调整。

主要技术参数

1. 额定工作电压：DC12V。

       2. 灵敏度和响应时间：当烟雾浓度达到 5%obs/m 时，传感器应动作，且响应时间≤20s。

            3. 输出信号：无烟时，输出高电平信号：≥3V；有烟时，输出低电平信号：≤0.5V。
