鞍铁DZG-23电动钢轨钻孔机知识全

　　钢轨钻孔是铁路工务部门一项主要的作业。我国目前钢轨钻孔工作大多采用手搬钻和电动钻。但因手搬钻效率低,劳动强度大,不适应当前线路作业的需要。电动钻虽效率高,但受其电源和整机与附属设施重量的限制,也不能充分发挥其特长。为克服上述两种钻孔机

　　鞍铁DZG-23电动钢轨钻孔机知识全

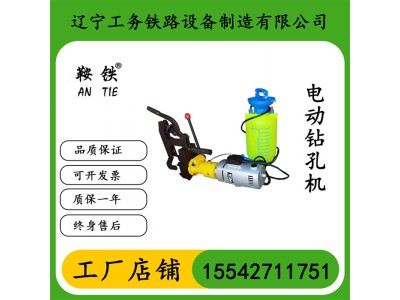

　　DZG-23电动钢轨钻孔机适用于QU100型起重轨钻孔作业。夹轨装置具有自锁功能，定位准确、钻孔精度高。采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是铁路工务、桥梁大修施工的专用设备。

　　主要技术参数

　　1、电动机

　　型号JIZ—SD04—23A

　　电压：220V 频率：50Hz

　　功率：1.0kW

　　2、钻头转速： 300r/min

　　3、钻孔直径： φ23mm

　　4、钻孔时间： 40s

　　5、钻削行程： 100mm

　　6、锥柄锥度： 莫氏2号

　　7、整机质量： 25.7kg

　　8、外形尺寸：600×250×260

　　工作原理：DZG-23电动钢轨钻孔机通过电动机将动力直接传递给主轴，主轴带动钻头旋转，用棘轮扳手转动进给丝杠，使主轴进行进给钻削，达到钻孔的目的。

　　冷却装置的操作

　　1、钻头所用的切削液是机床乳化皂液。

　　2、切削液桶的上部备有密封加压装置，用加压手柄进行加压。

　　3、使用前先拉动减压阀，检查其作用可靠，确保使用的安全。

　　4、使用时要打开和关闭截止阀，用截止阀调节供液量。

　　5、 汽油与机油的混合比按25：1的体积比，使用专用壶配兑，在混合的过程中要摇匀，严禁不按要求随意配兑， 在户外通风处进行。

　　6、 经常清理油箱，加油前清理油箱盖里的过滤网及周围的灰尘，防止灰尘堵塞油管。

　　NGZ-32内燃钢轨钻孔机(空心钻头)操作规程

　　1、打开油阀。冷启动时将风门扳至“关”的位置，热启动时将风门扳至“开” 的位置。

　　2、 确认钻孔机已经夹紧在钢轨上，拉启动把手，拉绳时控制其长度，慢慢地让其缩回到机器护罩，保证启动绳重新卷紧。

　　3， 启动后将阻风门旋离“关”的位置，油门关至很小，机器怠速运转。钻杆不会转动，如果钻杆转动，说明怠速过高，应以调整。

　　轨型定位板的使用

　　1、根据钢轨钻孔的轨型安装合适的定位板。定位板的相应位置打上了规格字号，只要将相应字号头朝上靠近钢轨一侧就是正确的。

　　2、中心销定位，将两用定位板转到一定位置，然后拧紧上下两个螺钉即可使用。

　　咨询电话：四零零-八七二三-六六八

　　王经理15542753671

　　网址：www.lngwtl.com

　　因产品生产批次、具体型号不同，以上参数仅供参考，详情可联系我们的销售人员进行具体核实。
