厦门鞍铁内燃软轴捣固镐ND-4.2*2轨道施工用机机器说明书

　　你不努力怎么知道你不是奇迹。

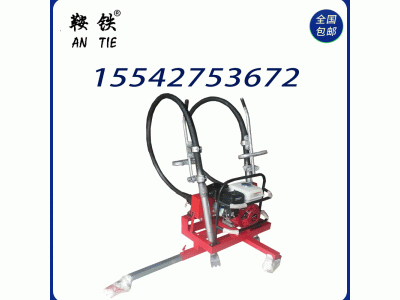

　　内燃软轴捣固镐ND-4.2*2是一种新型铁路养路机械，适用于无电源情况下单边的铁道线路维修施工，也可以用于道岔的维护作业。

　　捣固机由汽油机，离心式离合器，带传动机构，软轴软管，振捣棒，减振手把，机架等部分组成。本机选用汽油机为动力源。软轴组件由钢丝软轴.软轴插头(工作时插入输出轴孔内).软轴接头(与振捣棒内的滚锥联接)组成。软管组件由软管，联接头(工作时插入机头孔内).软管接头(与振捣棒棒壳联接)组成。振捣棒组件包括镐头.镐体.棒壳.滚锥.滚道.油封.轴承等.减振手把由手把.弹簧.橡胶护套等组成，联接在软管前端，消除振动，便于操作。出厂时软轴.软管.减振手把.振捣棒已联为一体。汽油机固定在机架中间，机架上有皮带罩和防护罩，还有两个抬把，可以便捷地上.下道。

　　主要技术参数：

　　汽油机型号：GX160空冷四冲程(S型)

　　汽缸排量：163CM

　　输出功率：4.0KW/3600rpm

　　扭矩：8.6N.m/2500rpm

　　重量：15kg

　　振动频率：150Hz

　　振幅：1.25mm

　　激振力：4.2KN X 2

　　生产频率：单边200～260根/组小时

　　振捣棒直径：50mm

　　软轴直径：13mm

　　软管直径：36/46mm

　　总重：82kg
