概述

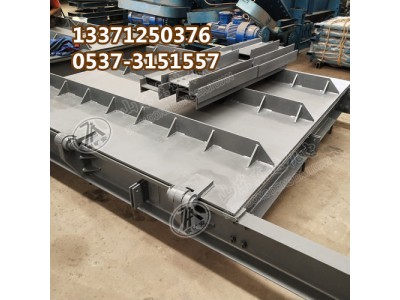

ZMK127 主要泵房防水密闭门电控装置（以下简称：装置），主要用于煤矿井下主变电所、主泵房通往井底车场出口通路内。
在此出口通路内设置容易关闭且既能防水又能防火的密闭门，防止突发水、火大量涌入时，保护主变电所、主泵房能继续排水，对煤矿生产、保障井下作业人员的生命安全起到重要的保障作用。
该装置通过液压泵站提供动力，实现自动关闭并自动锁紧门扇，密封严密，压紧力大，操作简单，工作稳定，安全可靠。
该装置采用 PLC 控制系统，可通过上位机控制软件接入矿上环网平台实现密闭门的远程开门、关门，自动锁紧。该装置技术先进、设计合理、运行可靠，是确保煤矿井下排水系统安全的重要组成。
装置的组成
装置由 KXJ127(A)矿用隔爆兼本安型 PLC 控制器、KXB12(A)矿用本安型声光报警箱、GUC15 矿用本安型位置传感器、FYS35 矿用隔爆兼本安型遥控接收器、FYF35 矿用本安型遥控发射器、DTBF-37 矿用隔爆型阀用电磁铁、JHH-8 矿用本安电路用接线盒、BHD-10/127-16G 煤矿用隔爆型低压电缆接线盒等组成。
工作原理
1.密闭门正常关闭状态，当按下矿用本安型遥控发射器或者触摸屏上的“开门”按键，控制器输出开关量信号接通锁紧机构的电磁铁，控制油缸并驱动锁紧机构的锁杆收缩，锁杆到位传感器检测到位后，开门电磁铁阀导通控制油缸开启密闭门，密闭门开到位传感器检测到位后停止开门。密闭门打开状态，当按下矿用本安型遥控发射器或者触摸屏上的“关门”按键，控制器输出开关量信号接通锁紧机构的电磁铁，控制油缸并驱动锁紧机构的锁杆收缩，锁杆到位传感器检测到位后，关门电磁铁阀导通控制油缸关闭密闭门，密闭门关到位传感器检测到位后停止关门，并驱动锁紧机构的锁杆伸长，伸长到位传感器检测到位后完成整个关门动作。
2.语音提示功能：密闭门在动作预警和动作过程包括开门过程、关门过程中，报警箱会发出“密闭门动作，请注意安全”的语音提示，同时报警箱上的 LED 灯由绿色变为红色闪烁，密闭门关闭后语音报警停止，红灯闪烁变为绿色，语音强度≥85dB(A)。
3.显示功能：密闭门门开关状态、位置传感器到位状态、历史数据、工作模式、实时时间等数据都可以通过控制器的显示屏进行显示。
