应用

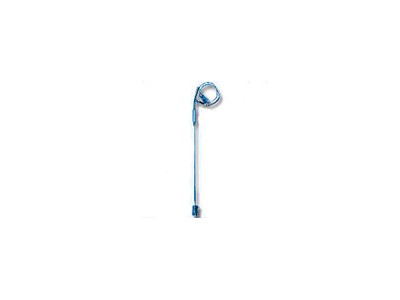

炉壁热电偶是采用直径Φ4或者Φ5的铠装热电偶原件作为测温探头，测量端用螺钉、抱箍或者焊接（采用热电阻原件时不宜采用焊接式）等方式将测温探头与导热板表面紧紧贴合在一起，导热板的另一面有与被测面相同的曲面，导热板被焊在或者卡箍紧紧与被测炉壁相贴，即可测得炉壁或者管壁的温度。炉壁热电偶适用于电厂锅炉炉壁、管壁及其他圆柱体表面测温。
※主要技术参数
◆精度等级：Ⅰ、Ⅱ
◆公称压力：常压
◆弯曲半径：R≥5D
◆公称压力：常压
◆弯曲半径：R≥5D
※型号及规格
注：1)热电偶Ⅰ级、热电阻A级按协议订货；
|
型 号 |
分度号 |
测温范围℃ |
测量端式 |
规 格 |
|
|
L1 |
L |
||||
|
WRNT-11 |
K |
0～800 |
绝缘式 |
1000 |
1000 |
|
WRET-11 |
E |
0～600 |
|||
|
WRNT-12 |
K |
0～800 |
接壳式 |
||
|
WRET-12 |
E |
0～600 |
|||
