压簧式热电偶http://www.china-suke.com/product-wd66.html
| 详细介绍 |
|
WRET-01、WRNT-01型压簧式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性。压簧式热电偶与显示仪表等配套使用，可直接测量0~400℃范围内的温度。压簧式热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
| ●结构原理 |
| WRET-01型压簧式热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与 |
| 显示测量仪表的联接方法均与一般热电偶相同。 |

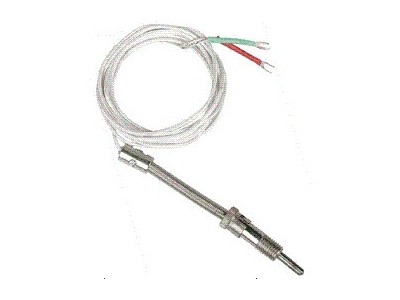

| WRET-01型压簧式热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。 |
| |
| ●安装方法 |
| WRET-01型压簧式热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测 |
| 物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。 |
| |
| ●型号规格 |
|
型号
|
分度号
|
测温范围 ℃
|
热响应时间 t0.5s
|
保护管材料
|
|
WRET-01
|
E （ EA-2 ） *
|
0-400
|
<5
|
不锈钢 1Cr18Ni9Ti
|
|
WRNT－01
|
K （ EU-2 ） *
|
0-400
|
<5
|
不锈钢 1Cr18Ni9Ti
|
|
规格
|
连接螺栓mm
|
|
总长 Lmm
|
保护管 l mm
|
|
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或 70 |
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
| |
|
|
|
|
|
注:订货须写明:1)产品名称及型号
2)总和置深
3)分度号打“*”表示特殊规格订货 |
|
