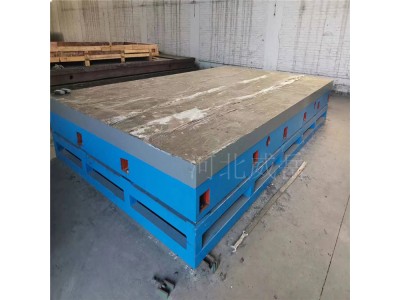

技压群芳的铸铁试验平台技术要求

一、基础材质技术要求

材质是平台性能的根本保障，需兼顾高强度、高稳定性与优良的减震性，从源头上确保平台的耐用性与精度保持能力。

1. 材质牌号与成分：采用高强度灰铸铁HT250或HT300，其中碳（C）含量控制在3.0%-3.5%，硅（Si）含量1.8%-2.5%，锰（Mn）含量0.8%-1.2%，磷（P）≤0.15%，硫（S）≤0.05%。该成分配比可显著提升材质的抗拉强度（HT250≥250MPa，HT300≥300MPa）与硬度（180-240HB），同时保证良好的铸造性能与减震性。

2. 铸造工艺：采用树脂砂造型工艺，确保铸件轮廓清晰、尺寸精度高。铸造过程中需严格控制浇注温度（1380℃-1450℃）与浇注速度，避免产生气孔、砂眼、缩松、裂纹等铸造缺陷。铸件需进行100%外观检测，关键部位采用超声波探伤检测，不允许存在直径≥3mm的内部缺陷。

3. 时效处理：为消除铸造应力、稳定尺寸精度，铸件需进行双重时效处理。首先进行自然时效，时效周期不少于6个月，确保应力充分释放；随后进行人工时效（去应力退火），升温至550℃-600℃，保温4-6小时，随炉缓冷至200℃以下出炉。时效处理后，平台内部残余应力需≤20MPa，确保长期使用中尺寸变形量小。http://www.chinaweiyue.com/

二、结构设计技术要求

合理的结构设计需实现承载均匀、刚性充足、减震性好的目标，同时兼顾操作便利性与排屑实用性，适配各类试验场景。

1. 整体结构：采用箱式中空结构，底部设置均匀分布的承重筋板（筋板间距≤300mm），筋板与面板、底板的连接采用圆弧过渡，增强结构刚性。面板厚度根据平台规格确定，很小厚度不小于30mm（规格≤1000×1000mm），规格每扩展500mm，面板厚度增加10mm，确保面板承载时不易变形。

2. 承载能力：根据平台规格制定分级承载标准，例如1000×1000mm平台额定均匀承载≥2000kg，1500×2000mm平台额定均匀承载≥5000kg。在额定承载下，平台面板的至顶挠度≤0.02mm/m，且卸载后无一直变形。针对集中载荷，平台主旨区域可承受额定均匀承载1.5倍的集中载荷，无结构损伤。

3. 辅助结构：平台底部设置可调式地脚螺栓，数量根据规格确定（每边不少于2个），调节范围±50mm，用于调平平台并适应不同地面平整度。平台侧面设置便于搬运的吊装孔（采用封闭式结构，避免应力集中），同时预留排屑槽或线缆孔，适配试验过程中的排屑与设备接线需求。

三、精度技术要求http://www.chinaweiyue.com/

精度是试验平台的核心竞争力，需从平面度、垂直度、表面粗糙度等关键指标入手，满足细致试验与检测的严苛需求，达到或优于国家精度等级标准。

1. 平面度精度：采用GB/T 22095-2008《岩石平尺》中规定的0级精度标准，不同规格平台平面度公差需满足：≤1000×1000mm平台≤0.02mm；1000×1500mm平台≤0.03mm；2000×3000mm平台≤0.05mm。平面度检测需采用平晶干涉法或激光干涉仪检测，检测点间距≤200mm，确保全版面精度均匀。

2. 垂直度与平行度：若平台带有侧面定位面，侧面与面板的垂直度公差≤0.02mm/m（0级精度）；多台面组合使用时，各台面之间的平行度公差≤0.03mm/m。检测采用直角尺与百分表组合或激光干涉仪进行，确保定位与组合使用时的精度一致性。

3. 表面质量：面板表面采用精磨加工工艺，表面粗糙度Ra≤0.8μm，无划痕、碰伤、锈蚀等缺陷。表面可根据需求进行防锈处理（如磷化、喷漆），涂层厚度50-80μm，附着力达到GB/T 9286-1998中的1级标准，且不影响精度检测。

四、性能与使用环境要求

优异的使用性能与环境适应性是平台“技压群芳”的重要体现，需确保在复杂试验场景下长期稳定运行，且便于维护。

1. 减震性能：平台固有频率需≥100Hz，外界振动频率在5-50Hz范围内时，振动传递率≤0.2。可通过在底板与地脚螺栓之间增设橡胶减震垫（硬度60-80邵氏A）进一步优化减震效果，确保细致试验不受外界振动干扰。

2. 温度适应性：在-10℃-40℃的环境温度范围内，平台平面度变化量≤0.005mm/m。高温环境（40℃-60℃）下短期使用时，无变形、开裂等现象，降温后精度可恢复至原等级。

3. 耐磨性与耐腐蚀性：面板表面经高频淬火处理（淬火层深度2-3mm，硬度≥45HRC），耐磨性达到在1000N载荷下，往复摩擦10万次后表面磨损量≤0.001mm。耐腐蚀性需通过中性盐雾试验（GB/T 10125-2021），试验时间48小时后表面无锈蚀斑点。http://www.chinaweiyue.com/

4. 维护便利性：平台结构设计需便于清洁，面板表面光滑无死角，可直接用酒精或中性清洁剂擦拭。地脚螺栓、吊装孔等部件采用防锈密封处理，长期使用后拆卸调节仍灵活顺畅。

五、检验与验收要求

严格的检验与验收流程是确保平台符合“技压群芳”标准的很后保障，需覆盖生产全流程及成品关键指标。

1. 过程检验：铸造过程中需抽检铸件成分、硬度及探伤检测；时效处理后需检测残余应力；加工过程中每道工序（粗加工、半精加工、精加工）均需检测尺寸精度，确保每一步符合要求。

2. 成品检验：成品需进行全项指标检测，包括材质成分、外观质量、平面度、垂直度、承载能力、减震性能、耐磨性等。检测需由第三方权威检测机构出具检测报告，所有指标需满足本技术要求规定。

3. 验收要求：供应商需提供材质证明书、铸造工艺报告、时效处理记录、检测报告等全套技术文件；验收时需在用户现场进行精度复检，确保运输及安装过程未对精度造成影响。

注：本技术要求为“技压群芳”级铸铁试验平台的核心标准，可根据具体试验场景（如力学试验、光学检测、细致装配等）对部分指标进行针对性优化调整，但基础性能指标不得低于上述要求。官方网址：http://www.chinaweiyue.com/联系人 田红梦 15632782238 微信同步
