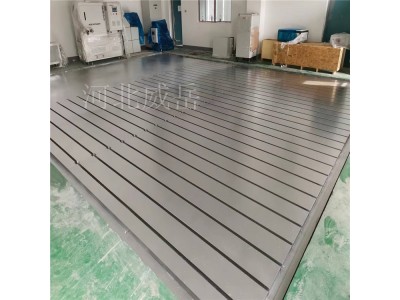

盘根错节的T型槽铁地板生产流程　

一、生产前期准备：奠定无误基础

前期准备是规避生产风险、保障流程顺畅的核心环节，主要围绕原料质量把控与生产方案规划展开，为后续加工筑牢根基。

1.1 原料甄选与检验

T型槽铁地板的承载性能与原料材质直接相关，需优先选用高强度、高韧性的铸铁或钢材，常用材质包括HT200-HT300灰口铸铁（适用于中低载荷场景）、Q235-Q345钢板（适用于高载荷场景）。原料入库前需执行严格检验：一是外观检查，剔除表面存在裂纹、气孔、夹渣等缺陷的坯料；二是理化性能检测，通过光谱分析仪检测材质成分是否达标，借助拉力试验机测试抗拉强度、屈服强度等力学指标，确保原料符合设计要求。对于批量采购的原料，需按“每批次随机抽取3-5个样品”的标准进行抽检，不合格批次一律退回。

1.2 设计与工艺规划

根据客户需求（如承载重量、槽口规格、地板尺寸等）完成三维模型设计，明确T型槽的数量、间距、深度及开口宽度等关键参数（例如常见的1500mm×1500mm地板，T型槽间距多为100mm-200mm，槽深30mm-50mm）。随后转化为生产工艺文件：制定坯料加工余量标准（一般预留5mm-10mm加工量）、确定各工序的加工设备（如铣床、磨床、钻床等）、规划加工顺序及精度控制点，同时标注关键工序的检验项目与验收标准，形成《T型槽铁地板生产工艺卡》，作为生产执行的核心依据。http://www.chinaweiyue.com/

二、坯料加工：塑造基础形态

坯料加工旨在将原始原料塑造成接近成品尺寸的初步形态，主要控制平面度与尺寸精度，为后续T型槽加工创造条件。

2.1 坯料切割与粗铣

首先根据设计尺寸通过火焰切割（适用于厚钢板）或锯床切割（适用于铸铁坯料）将原料切割成大致坯料，切割后需清除切口处的毛刺、熔渣。随后通过龙门铣床进行粗铣加工：先铣削地板的上下表面，保证表面粗糙度≤Ra12.5μm，平面度误差控制在2mm/m以内；再铣削四周侧面，确保长宽尺寸误差≤±1mm，垂直度误差（侧面与表面）≤0.5mm/m。粗铣过程中需通过百分表实时监测工作台平整度，避免因设备振动导致坯料加工误差。

2.2 时效处理：消除内应力

金属坯料在切割与粗铣过程中会因冷热不均产生内应力，若不消除易导致后续加工或使用中出现变形、开裂。时效处理分为自然时效与人工时效：自然时效是将粗铣后的坯料置于通风干燥的场地，静置20-30天，通过环境温度变化缓慢释放内应力，适用于小批量生产；人工时效则是将坯料放入时效炉，采用“升温至550℃-600℃保温4-6小时，随炉降温至100℃以下出炉”的工艺，快速消除内应力，效率更高，适用于大批量生产。时效处理后需重新检测平面度，确保误差未超出允许范围。

三、核心加工：无误铣制T型槽

T型槽的加工是整个生产流程的核心，其精度直接决定地板的安装适配性，需通过多道铣削工序实现“盘根错节”的槽体结构，同时严格控制槽口精度。

3.1 划线定位：无误标记槽位

时效处理后的坯料需先进行划线定位，采用划针、角尺、卷尺等工具，根据工艺文件标注的T型槽间距、位置，在地板表面划出槽口的主旨线、轮廓线及深度标记。划线完成后需由质检员复核，确保槽位偏差≤0.1mm，避免因划线错误导致后续加工报废。对于批量生产，可采用定制化划线模板。

3.2 槽口粗铣：初步成型

采用立式铣床或龙门铣床进行槽口粗铣，选用高速钢立铣刀（适用于铸铁）或硬质合金铣刀（适用于钢材）。加工时先沿划线轮廓铣削出矩形槽口，槽口宽度比设计尺寸大0.5mm-1mm，深度比设计尺寸深1mm-2mm，预留精铣余量。粗铣过程中需控制铣削速度（铸铁件80-120r/min，钢材件120-180r/min），避免因速度过快导致刀具磨损或槽口毛糙。每铣削完一条槽口，需用卡尺检测尺寸，及时调整铣刀位置。

3.3 槽底与槽肩精铣：优化精度与形态

粗铣完成后更换精铣刀，先对槽底进行精铣，确保槽底平面度≤0.1mm/m，表面粗糙度≤Ra6.3μm；再对槽肩（T型槽的上部台阶）进行精铣，保证槽肩宽度与设计尺寸一致，偏差≤±0.05mm，且槽肩与槽底的垂直度≤0.03mm/m。对于“盘根错节”的多槽结构，需按“先横向后纵向”或“先主槽后副槽”的顺序加工，避免铣刀与已加工槽口发生碰撞。精铣过程中需喷洒切削液（铸铁件用乳化液，钢材件用切削油），起到冷却刀具、减少摩擦及清理切屑的作用。

3.4 倒角与去毛刺：提升安全性与适配性

T型槽的槽口边缘、槽肩转角处需进行倒角处理，采用倒角铣刀加工出45°或30°的倒角，倒角尺寸一般为1mm-2mm，避免使用中划伤操作人员或安装件。随后通过钢丝刷、砂纸或去毛刺工具清除槽口及表面的切屑、毛刺，确保表面光滑无凸起。http://www.chinaweiyue.com/

四、表面处理：增强性能与美观度

表面处理不仅能提升T型槽铁地板的抗腐蚀性能，还能优化外观质感，根据使用场景选择不同的处理工艺。

4.1 除锈与清洁

采用喷砂除锈（适用于大批量处理）或酸洗除锈（适用于小批量细致件）去除表面的氧化皮、铁锈及油污。喷砂除锈使用石英砂或刚玉砂，压力控制在0.4-0.6MPa，确保表面无可见锈迹；酸洗除锈采用10%-15%的盐酸溶液浸泡10-15分钟，捞出后用清水冲洗干净，再用碱性溶液中和残留酸液。处理后需检测表面清洁度，达到Sa2.5级标准（表面无可见油脂、铁锈，残留少量锈迹需整个清理）。

4.2 涂装或防锈处理

对于户外或潮湿环境使用的地板，采用静电喷涂工艺涂覆环氧树脂漆或聚氨酯漆，涂层厚度50μm-80μm，喷涂后在60℃-80℃的烘干房内烘干2-3小时，确保涂层附着力强、无流挂、无针孔；对于室内干燥环境使用的地板，可采用发黑处理（钢材件）或磷化处理（铸铁件），形成一层致密的防锈膜，再涂抹防锈油即可。表面处理后需标注产品编号、规格等信息，便于追溯。

五、成品检测：严控质量关口

成品检测是确保产品合格出厂的很后一道防线，需覆盖尺寸精度、力学性能、外观质量等全维度指标，禁止不合格产品流入市场。

5.1 尺寸精度检测

采用细致检测工具逐项检测关键尺寸：用角度尺检测T型槽的槽肩角度（一般为90°，误差≤±0.5°）；用深度尺检测槽深，误差≤±0.05mm；用游标卡尺检测槽口宽度，误差≤±0.03mm；用平尺配合百分表检测地板整体平面度，每米误差≤0.1mm。对于多槽结构，需检测槽间距误差，≤±0.1mm。检测过程中需做好记录，每个检测项目需至少测量3个不同位置，取平均值作为结果结果。

5.2 力学性能与外观检测

通过抗压试验机测试地板的承载性能，确保在设计载荷下无变形、无裂纹（例如额定载荷10t的地板，需进行12t过载测试，保持5分钟无异常）；外观检测需检查表面涂层是否均匀、无脱落，T型槽内无毛刺、无堵塞，倒角光滑，无明显划痕或凹陷。对于批量生产的产品，按“每批次抽取5%-10%”的比例进行抽样检测，若出现不合格品，需加倍抽样检测，若仍有不合格则判定该批次不合格。http://www.chinaweiyue.com/

5.3 包装出厂

合格成品需进行防护包装：在T型槽内塞入泡沫条或塑料塞，防止运输过程中进入杂物；地板表面覆盖塑料薄膜，再用木板或钢带固定在托盘上，确保运输过程中不发生碰撞、变形。同时随箱附带产品合格证（标注型号、规格、材质、检测结果、生产日期等信息）及使用说明书，明确安装要点与维护事项。

六、生产流程关键控制点总结

T型槽铁地板的生产流程需主要把控三大核心环节：一是原料时效处理，直接影响产品稳定性，避免后期变形；二是T型槽精铣，需通过无误定位与刀具管控确保槽口精度；三是成品检测，需实现尺寸、力学、外观的全维度覆盖。只有严格遵循各环节工艺标准，才能生产出满足工业场景需求的“盘根错节”T型槽铁地板，保障设备安装与运行的稳定性。

官方网址：http://www.chinaweiyue.com/

　　　　　联系人 田红梦 15632782238     微信同步            竭诚为您服务
